Maschinenpark 'Neue Maschinenhalle'

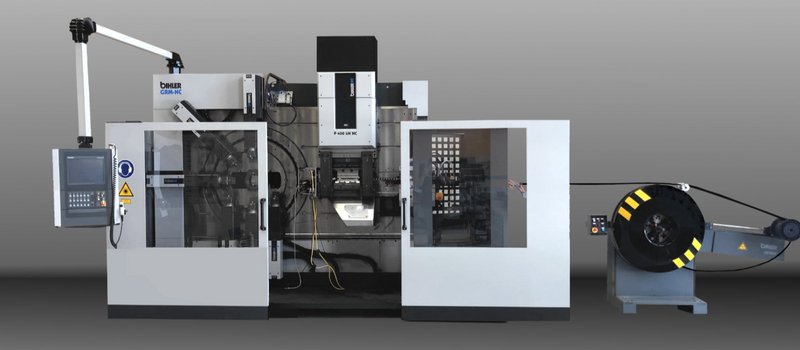

Bihler GRM-NC Stanz-Biege-Automat
Anwendungen:
- Hochproduktive Fertigung von Stanzbiege-, Drahtbiege- und Folgeteilen in kleinen und mittleren Losgrößen
- Standardisierte Maschinenplattform für den LEANTOOL-Werkzeugbaukasten
Technische Daten:
| Hubzahl: | stufenlos bis max. 250 1/min. |
| Presse: | Stanz-Nennkraft max. 400 kN, Hub stufenlos max. 60 mm |
| Servoachsen: | Umform-Nennkraft 31 kN - 47 kN, Hub max. 100 mm |
| Einzugslänge: | Servovorschub: beliebig |
| Material: | Banddicke: max. 4 mm; Bandbreite: max. 90 mm, max. Draht-Ø: ca. 6 mm (abhängig von Werkstoff und Verfahren) |
| Abmessungen: | Breite 3.282 mm x Tiefe 1.820 mm x Höhe 3.055 mm |
| Gewicht: | ca. 9.500 kg (ohne Werkzeug) |

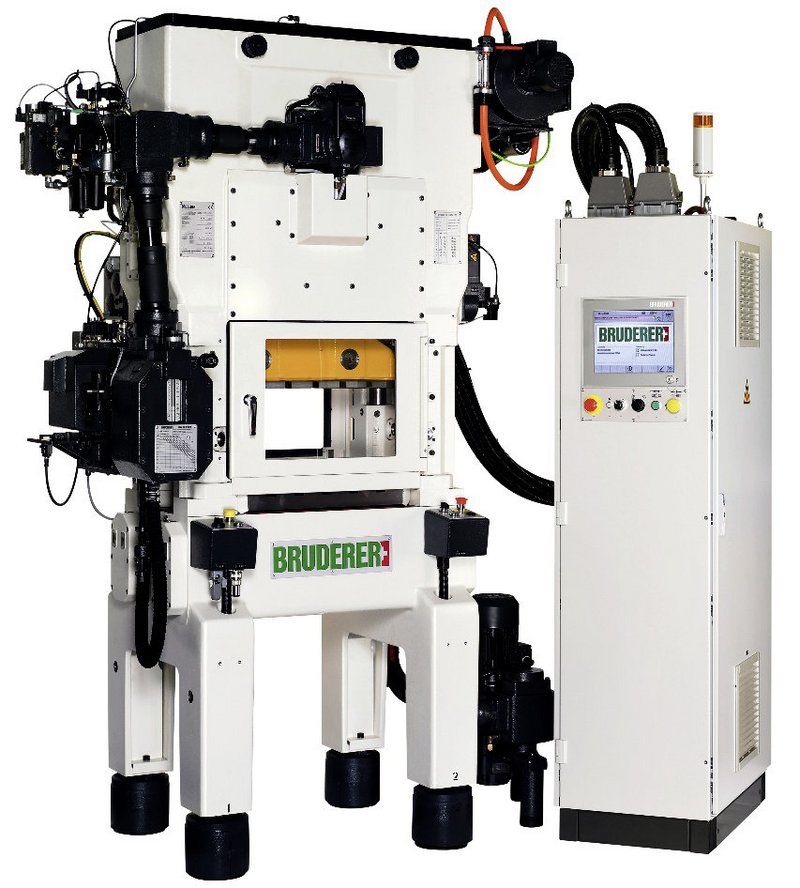

Bruderer BSTA 200-65 Schnellläufer Stanzautomat
Anwendungen:
- Fertigung von Stanzteilen mit sehr hohen Taktzahlen (2300/Min)
Technische Daten:
| Nennkraft: | 200 KN |
| Verstellhub: | 4 – 34 mm |
| Werkzeugeinbauraum: | 600 mm |
| Maschinensteuerung und Bedienung: | Bedienpanel mit eingebautem BRUDERER-IPC |
| Servovorschubapparat: | Typ BSV 170 |

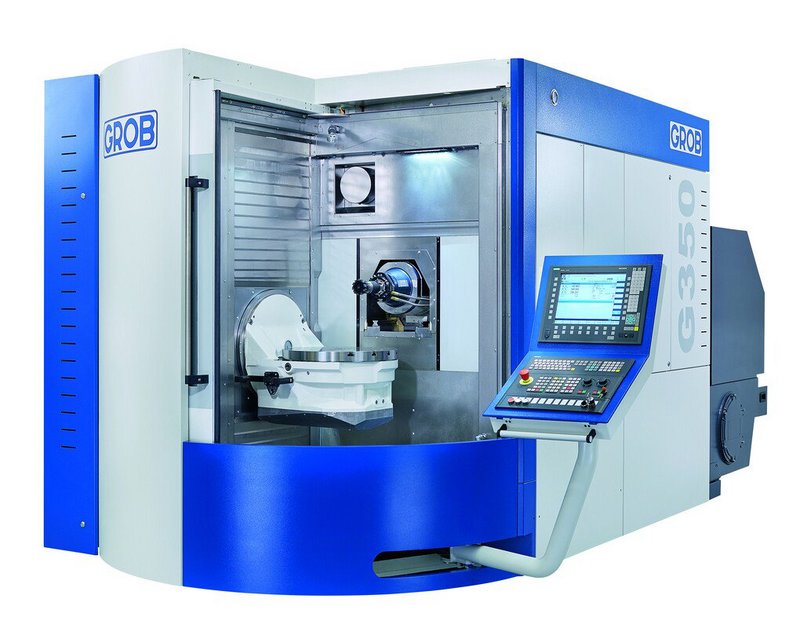

Grob G350 5-Achs Fräsmaschine
Anwendungen:
- 5-Achs-Universal-Bearbeitungszentrum G350 für die spanende Teilefertigung
Technische Daten:
| Arbeitswege: | 600/855/750 in X-/Y'-/Z-Achse (mm) |
| Geschwindigkeiten: | 70/45/90 max. in X-/Y'-/Z-Achse (m/min) |
| Störkreisdurchmesser: | 720 (mm) |
| Weitere technische Spezifikationen: | |
| Span-zu-Span-Zeit t: | 2,7 nach VDI 2852 (s) bezogen auf Drehzahl (min-1) |
| Positioniergenauigkeit: | 0,006 in X-/Y'-/Z-Achse (mm) |
| Tischdurchmesser: | 570 (mm) |
| Tischbeladung: | 338/400 mit/ohne Palette (kg) |
| Gesamtgewicht: | 15.300/17.500 ohne/mit Palettenwechsler (kg) |
| Werkzeuglänge bei Einscheibenmagazin: | 365 HSK-A63 (mm) |
Werkzeuglänge bei Doppelscheibenmagazin: | 365/180/550 HSK-A63 (unten/oben/über beide) (mm) |

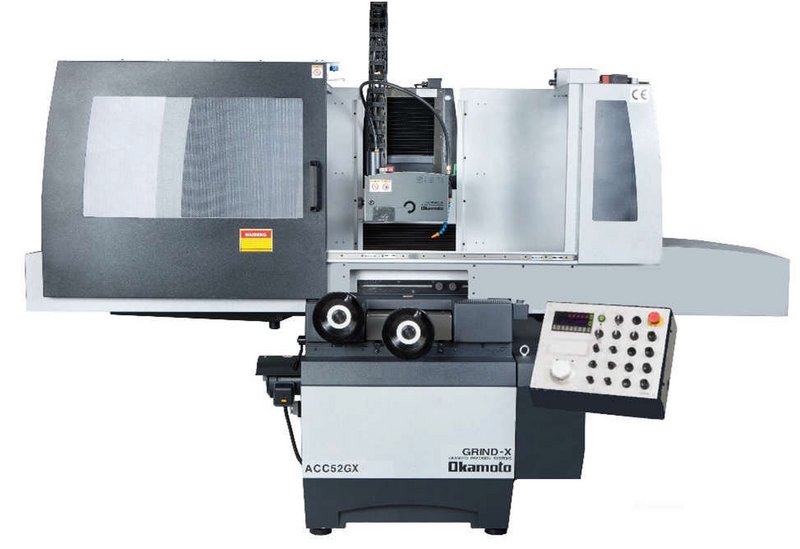

Okamoto Flachschleifmaschine ACC 52 SA
Technische Daten:
| Tischfläche (geschliffen) mm: | 550x200 |
| Tischlängsbewegung max. (manuell ausgefahren ) mm: | 650 |
| Tischquerbewegung max. (autom.) mm: | 230 |
| Stand.-Magnetplatte mm: | 500x200 |
| Tischbelastung einschl. Magnet ca. kg: | 200 |
| Tischvorschub hydr., stufenlos bis m/min: | 0 - 27 |
| Weg pro Handradumdrehung mm: | 47 |
| Verstellweg max. mm: | 350 |
| Autom. Vertikalvorschub/grob (12 Werte) μm: | 1,0-30 |
| Autom. Vertikalvorschub/fein (11 Werte) μm: | 0,1-10 |
| Ausfeuerhübe: | 0 - 5 |
| Eilgang m/min: | 0,6 |
| Teilung elektr. Handrad μm: | 0,1/1/10 |
Z-Achse/Querbewegung:
| Vorschub intermittierend mm: | 0,5 - 12 |
| Vorschub kontinuierlich mm/min: | 0-1000 |
| Weg pro Handradumdrehung mm: | 0,1/1,0/5,0 |
| Teilstrich elektr. Handrad mm: | 0,001/0,01/0,05 |
Schleifscheibe:
| Durchmesser x Breite mm: | 225x20 |
| Breite max. mm: | 25 |
| Bohrung (Durchmesser) mm: | 50,8 |
| Drehzahl Standard min-1: | 2880 |
Antriebsmotor:
| Schleifwelle Standard kW: | 1,5 |
| Schleifwelle Option kW: | 2,2/3,7 |
| Hydraulikpumpe kW: | 0,75 |
Platzbedarf:
| Länge ca. mm: | 2405 |
| Tiefe ca. mm: | 1593 |
| Höhe ca. mm: | 1765 |
Gewicht:
| Netto, ohne Zubehör ca. kg: | 1800 |
Maschinenpark H208

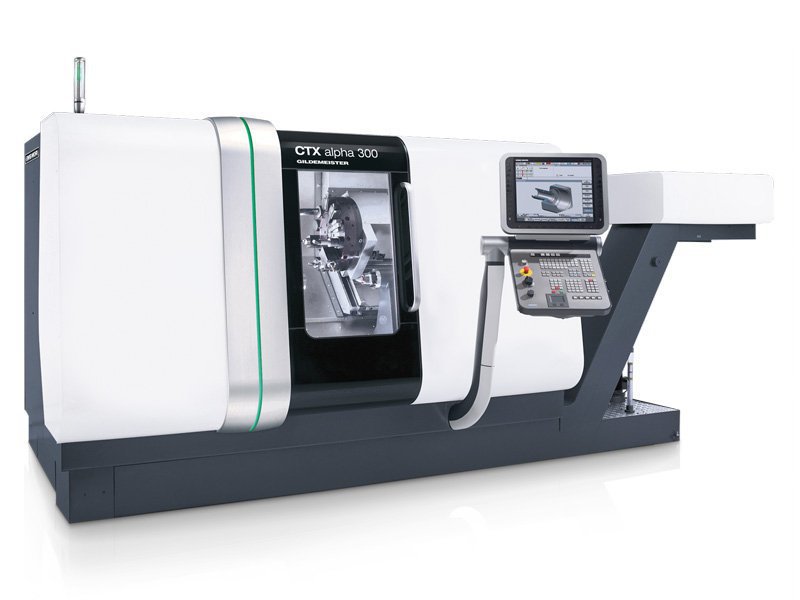

DMG Gildemeister CTX alpha 300
Anwendung:
- Einzelteilfertigung und Kleinserienfertigung
- Dreh-Fräsbearbeitung von komplexen Werkstücken
Steuerung:
SIEMENS 800D
Technische Daten:
Arbeitsbereich:
| Max. Drehdurchmesser: | 200mm |
| Abstand Hauptspindel Reitstock (ohne Futter): | 520mm |
| Max. Werkstück bei Reitstock (bearbeitbar): | 335mm |
Hauptspindel:
| Integrierter Spindel-Motor mit C-Achse: | 6.000 min-1 |
| Antriebsleistung (40/100% ED): | 20/5 kW |
| Drehmoment (40/100% ED): | 127/95 Nm |
Revolver:
| Werkzeugaufnahme nach VDI/DIN 69880: | 12x VDI30 |
| Anzahl der angteriebenen Werkzeuge/max Drehzahl: | 12/5.000 min-1 |
| Antriebsleistung/Drehmoment (40%ED): | 5,4 kW/18Nm |
Revolverschlitten:
| X/Y/Z: | 190/80/335 mm |
| Eilganggeschwindigkeiten X/Y/Z: | 30/22,5/30 m/min |
| Vorschubkraft X/Z: | 2,8/2,8/5,6 kN |
Reitstock:
| Hub (hydraulisch): | 370 mm |
| Kraft: | 6,0 kN |
| Körnerspitzenaufnahme: | 4 MK |
Universal Rundschleifmaschine, Fabr. Karstens, Typ K11
Technische Daten:
| Leistung Hauptantrieb: | 4 kW |
| Max. Scheiben-Ø: | 400 mm |
| Acoustic Emission System | |
| Kistler 3-Komponenten-Kraftaufnehmer |
