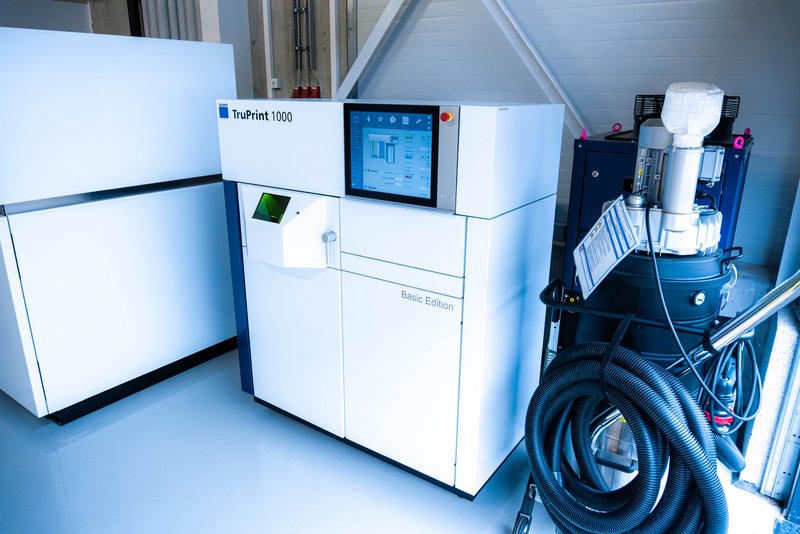

TruPrint 1000
Kompaktes Metall-3D-Drucksystem für präzise Bauteile und kleine Serien
Technische Daten
| Bauvolumen (Zylinder) | Ø 100mm x H 100mm |
| Verarbeitbare Werkstoffe | Unlegierter Baustahl: S355 Edelstahl: 1.4404 / 316L Werkzeugstahl: 1.2709 |
| Schichtdicke | 20 - 60μm |
| Max. Laserleistung am Werkstück (TRUMPF Faserlaser) | 200W |
| Stahldurchmesser | 80μm |
| Belichtungsgeschwindigkeit (Pulverbett) | Max. 2m/s |
| Schutzgas | Argon |

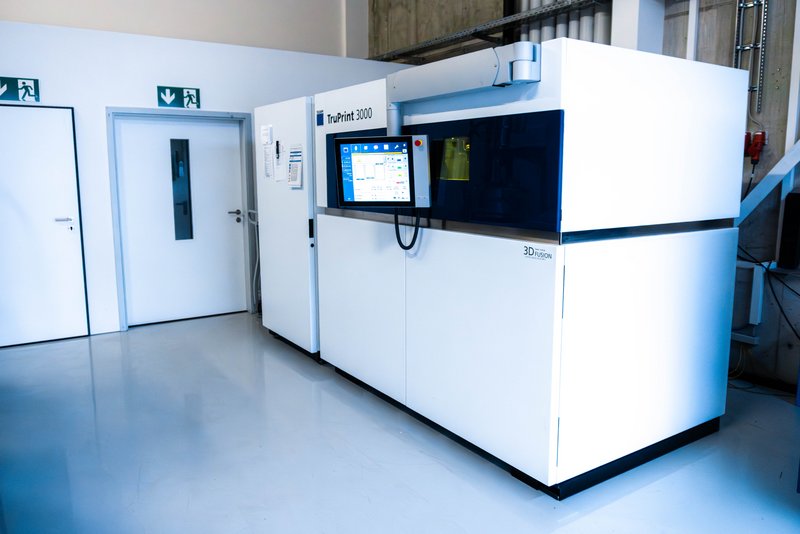

TruPrint 3000
Industrielles Metall-3D-Drucksystem für flexible und produktive Serienfertigung
Technische Daten
| Bauvolumen (Zylinder) | Ø 300mm x H 400mm |
| Verarbeitbare Werkstoffe | Titan: TI6AL4V Grade 23 |
| Schichtdicke | 20 - 150μm |
| Max. Laserleistung am Werkstück (TRUMPF Faserlaser) | 500W |
| Stahldurchmesser | 80μm |
| Belichtungsgeschwindigkeit (Pulverbett) | Max. 3m/s |
| Vorheizung | Bis zu 200°C |
| Schutzgas | Argon |

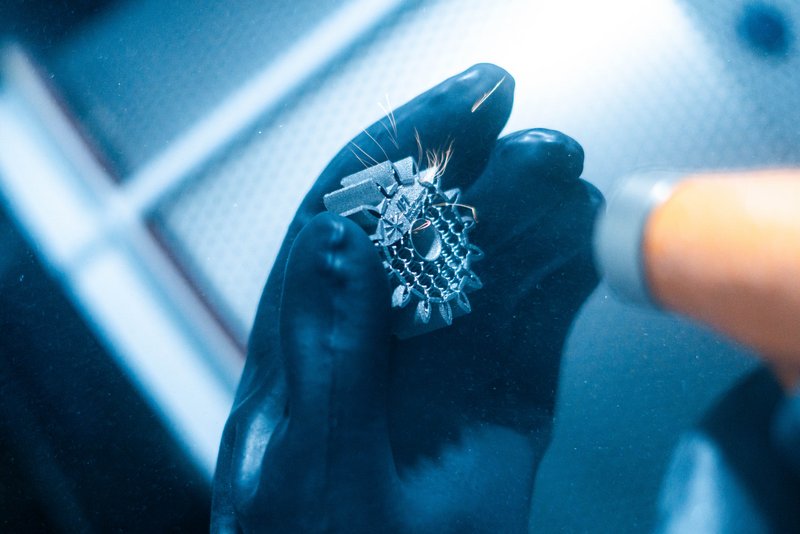

Arteka 3D Strahlkabine - Alpha-1300-T
Technische Daten
| Trommel-/Korbstrahlen: | Dreh- und neigbarer Korb wird über gespeicherte Rezepte (Strahlzeit, Druck, Korbwinkel, Drehzahl, Abblasen) automatisch abgearbeitet |
| Max. Beladung | 20kg |
| Strahltechnik | 2 automatisch geführte Injektor-Strahlpistolen mit Borcarbid-Düsen (8 mm), plus eine Handpistole |
| Strahlmittel | (Glas- und Keramikperlen) |
| Druckluft | 6 Bar Anschlussdruck, programmabhängig bis zu 1000l/min Luftverbrauch pro Düse |

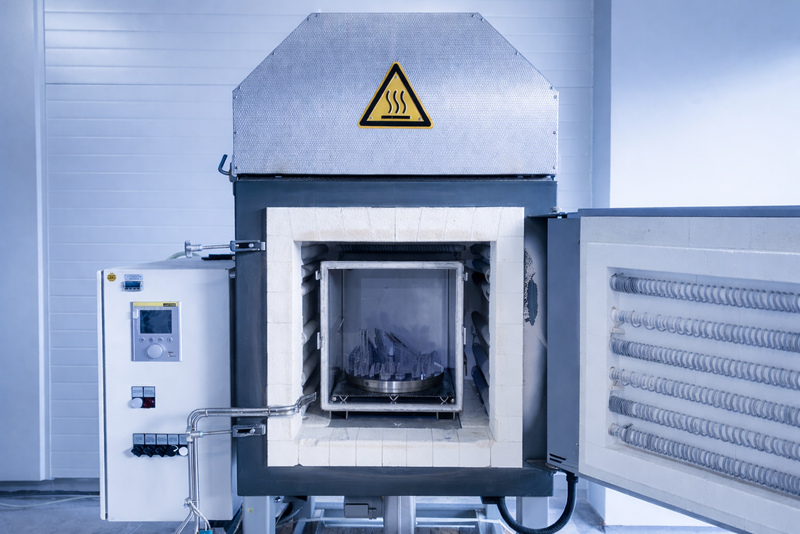

Nabertherm Wärmeofen
Mit Argon inertisierter Wärmeofen
Technische Daten
| Typ | Nabertherm LH 120/14 |
| Kammervolumen | 500mm x 500mm x 500mm |
| Inertisiertes Volumen | 350mm x 350mm x 350mm |
| Max. Temperatur | 1400°C |
| Max. Temperatur inertisiert | 1100°C |
| Schutzgas | Argon |
| Verarbeitbare Werkstoffe | Edelstähle, Werkzeugstähle, Titan-Legierungen |

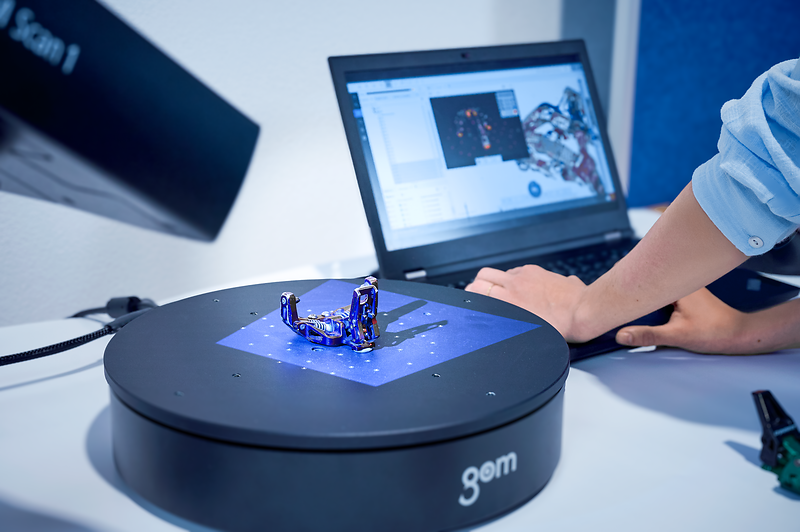

Zeiss GOM 1 Scan
Kompakter optischer 3D-Scanner mit Drehtisch zur präzisen Digitalisierung von Bauteilgeometrien
Technische Daten
| Typ | ZEISS GOM Scan 1 (200) |
| Messverfahren | Streifenlichtprojektion (LED) |
| Kameras | 2 × 6 MP (3072 × 2048 px) |
| Messfeld | 200mm × 125mm |
| Abmessungen / Gewicht Sensor | (286 × 68 × 213 / 2,2) mm/kg |
| Drehtisch | GOM ROT 350, motorisiert |
| Drehtisch-Durchmesser | Ø 350mm |
| Max. Belastung Drehtisch | 20kg |
| Software | ZEISS INSPECT Optical 3D |
| Auswertung | Soll-Ist-Vergleich gegen CAD, Form/Lage nach ISO GPS |
| Exportformate | STL, G3D |
| Abnahme / Kalibrierung | nach VDI/VDE 2634 Blatt 3 |
